發布時間：2018-10-19 來源：元祿光電
PCB是指剛性線路板，系電子元器件的載體，有電子之母的稱號。FPC是指柔性線路板，猶如電子產品的血管，系電子元器件中的重要連接線路，屬于PCB的范疇內。激光切割是指利用高能量的激光光束照射材料表面，汽化材料形成切割，應用到PCB、FPC激光切割設備主要有紫外激光切割機、綠光激光切割機以及皮秒激光切割機等。不同的材料特性以及對加工工藝需求的不同，所采用的設備有差異，元祿光電為大家介紹不同的激光切割機種類在加工FPC、PCB的共同性以及差異。
激光切割PCB效果

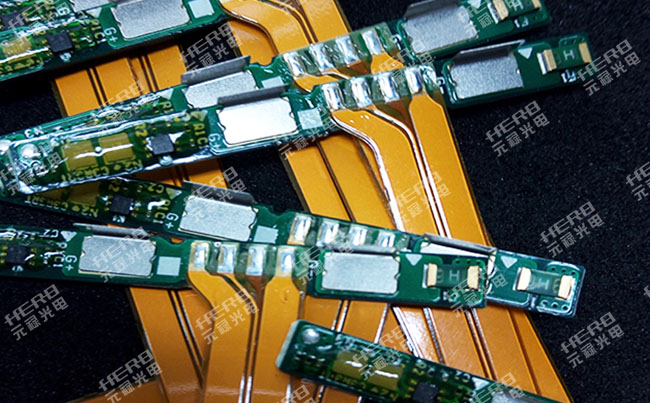

激光切割FPC效果
激光切割FPC/PCB的共通性
激光切割FPC與PCB都可以采用紫外激光切割機加工。
在納秒級別，激光切割FPC產品只能采用紫外激光切割機，效果最佳，并能保證切割效率問題，而采用綠光或紅外激光也可以進行加工，相比較于冷光源的紫外激光，加工的效果更差，有較為嚴重的碳化，因此不常采用。而紫外激光切割機在切割FPC產品過程中也會因為激光交叉的區域產生在放大鏡下觀看，有輕微的碳化效果，在新一代的FPC激光切割機則能夠有效的解決這一問題，采用皮秒激光切割設備，能夠解決碳化問題，特別是針對FPC覆蓋膜以及PI補強片加工上有顯著的效果提升，當然，成本上也會有上升。
激光切割PCB剛性線路板通常也是采用紫外激光切割機，與FPC激光切割機不同的是，采用的功率更高，光學器件上某部分可替代的國產器件多，能夠緩解部分配件的成本，能從整體上降低PCB激光切割機的設備成本。
激光切割FPC/PCB的差異
激光切割FPC與PCB產品的差異主要體現在材料以及激光的類型上。PCB產品的分類眾多包含了紙基板、銅基板、鋁基板、玻纖板、復合基板等等，針對不同的基板材料，選擇的激光切割機類型差異大，如鋁基板、銅基板選擇的是光纖激光切割機，而紙基板、玻纖板等材料可選擇紫外激光切割機或綠光激光切割機加工。而FPC產品的加工，由于對材料特性加工的要求程度高，目前市面上納秒級別的激光，只能是選擇紫外激光切割機，雖然新一代的皮秒激光切割機能夠有多重光源的選擇，但成本太高，仍不普及。
在加工效果上，普通的復合基板PCB產品采用激光切割的方式多少存在碳化的情況，產品越厚，加工出來的碳化程度越高，當然在完全忽略效率的前提條件下，也可以做到肉眼不發黑，需要客戶去平衡效率與效果。而FPC激光切割機在加工效果上則相對更加成熟，已經是市場上通用型產品，效果、效率都已經得到市場的驗證。
激光切割FPC或激光切割PCB兩者的共同性與差異都無非是客戶的平衡點，紫外激光切割機的靈活性可同時滿足PCB、FPC、PI膜、銅箔等材料的加工，同樣在追求效果與效率的條件下客戶也需要去平衡，從成本、利潤等各方面除非，追求效益最大化。

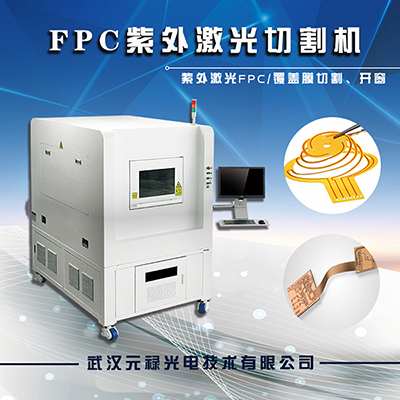

推薦產品：FPC激光切割機
